CIEMmig: Canal d’Investigació i Experimentació Marítima
El CIEMmig és un canal d’onatge d’escala mitjana dissenyat per maximitzar la varietat de tipologies d’assaig i alhora minimitzar els costos, sense afectar la qualitat dels resultats.
El CIEMmig complementa el canal gran (CIEM) i el canal petit (CIEMito), permetent reproduir a escala reduïda processos costaners i portuaris en condicions controlades. Les seves parets laterals de vidre permeten treballar amb fons mòbils i observar directament els fenòmens de trencament d’onatge i interacció amb estructures o defenses costaneres.
El canal disposa d’un carro de tracció (towing carriage) per a la realització d’assaigs de models mòbils i experiments hidrodinàmics avançats.
Característiques principals del CIEMmig
| # | Paràmetre | Descripció / Valor | Comentaris |
|---|---|---|---|
| 1 | Longitud total | 30 m | Canal d’onatge d’escala mitjana per a recerca en enginyeria costanera i portuària |
| 2 | Amplada interior | 1,0 m | Secció rectangular uniforme |
| 3 | Alçada total | 1,5 m | Permet treballar amb diferents profunditats d’aigua |
| 4 | Profunditat d’aigua variable | 0,05 – 0,4 m | Ajustable segons el tipus d’assaig |
| 5 | Generador d’onatge | Tipus pistó amb actuator lineal | Recorregut màxim d’1 m i velocitat de resposta de 1,6 m/s |
| 6 | Capacitat màxima teòrica | Profunditat de 0,36 m amb onatge de 0,28 m i període d’1,7 s | Condicions màximes teòriques de treball |
| 7 | Software de generació | Desenvolupat pel LIM/UPC | Permet generar onatge regular, irregular i reproduir sèries temporals reals |
| 8 | Carro de tracció | Inclòs | Per a proves dinàmiques i assaigs amb models mòbils |
| 9 | Sistema d’absorció | Actiu d’ordre 2 | Minimitza la reflexió d’onatge a l’extrem del canal |
| 10 | Equipament de mesura | Sensors d’onatge, velocímetres, càmeres d’alta velocitat | Adquisició sincronitzada de dades |
Vista general del canal CIEMmig amb onatge regular.

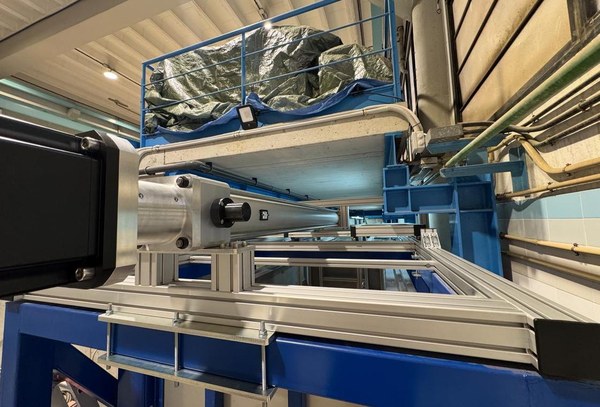

Detall del generador d’onatge tipus pistó amb actuator lineal.

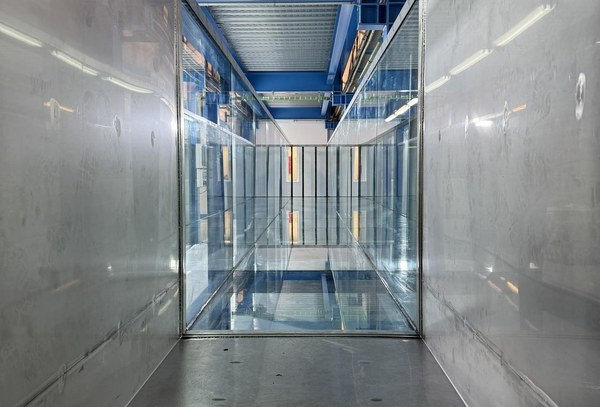

Interior del canal amb parets de vidre i fons mòbil.
Carro de tracció utilitzat per a assaigs amb models mòbils.
