CIEMito: Canal d’Investigació i Experimentació Marítima de petita escala
El CIEMito és un canal d’onatge i corrents d’escala petita dissenyat per maximitzar la varietat de tipologies d’assaig i alhora minimitzar els costos, sense comprometre la qualitat dels resultats.
El CIEMito és una reproducció a escala del canal gran CIEM, construïda amb parets de vidre que permeten treballar amb fons mòbils i reproduir condicions d’esculleres i zones costaneres. Aquesta infraestructura és ideal per a assaigs ràpids, proves docents i projectes experimentals preliminars en l’àmbit de l’enginyeria marítima i costanera.
| Característiques principals del CIEMito |
| Paràmetre | Descripció / Valor | Comentaris |
|---|---|---|
| Longitud total | 18 m | Canal d’onatge i corrents d’escala petita per a recerca i docència |
| Amplada interior | 0,4 m | Secció rectangular amb parets transparents |
| Alçada total | 0,6 m | Permet treballar amb diferents profunditats d’aigua |
| Profunditat d’aigua variable | 0,05 – 0,4 m | Ajustable segons l’assaig |
| Generador d’onatge | Tipus pistó amb actuador lineal | Recorregut màxim d’1 m i velocitat de resposta de 1,6 m/s |
| Capacitat màxima teòrica | Profunditat de 0,36 m amb onatge de 0,28 m i període d’1,7 s | Condicions màximes teòriques de treball |
| Generador de corrents | Bidireccional amb capacitat màxima de 8 L/s | Per a assaigs combinats d’onatge i corrent |
| Software de control i generació | Desenvolupat pel LIM/UPC | Permet generar onatge regular, irregular i reproducció de sèries temporals reals |
| Sistema d’absorció | Actiu d’ordre 2; Passiu: panells termoformats tipus ona 19 de polipropilè | Minimitza la reflexió d’onatge a l’extrem del canal |
| Equipament de mesura | Sensors de nivell (resistius i acústics), velocímetres, càmeres d’alta velocitat | Adquisició i sincronització de dades en temps real |

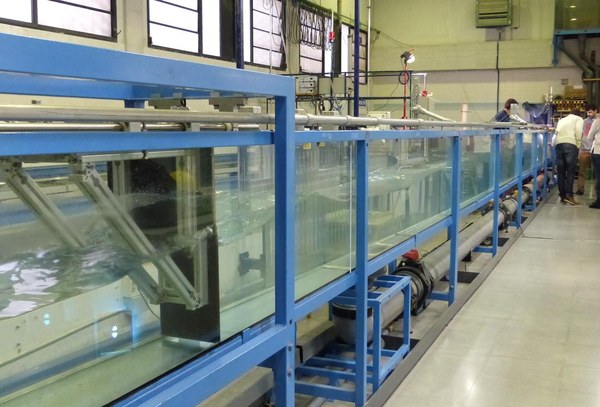

Vista general del canal CIEMito durant una sessió pràctica docent, on els estudiants treballen en la generació i anàlisi de l’onatge en condicions controlades.

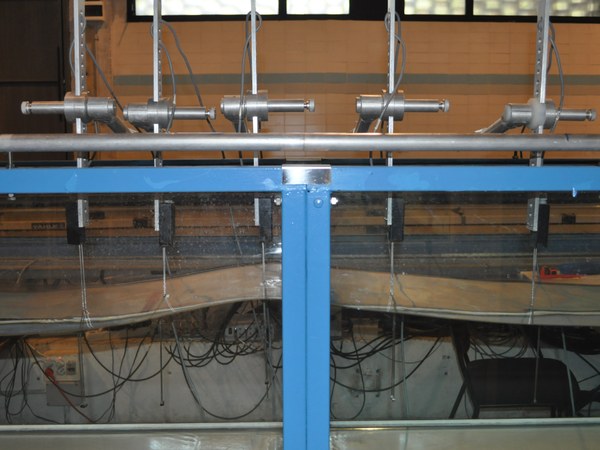

Instrumentació amb sensors resistius: sistema de mesura del nivell d’aigua mitjançant sensors resistius distribuïts al llarg del canal per a la caracterització detallada de l’onatge.

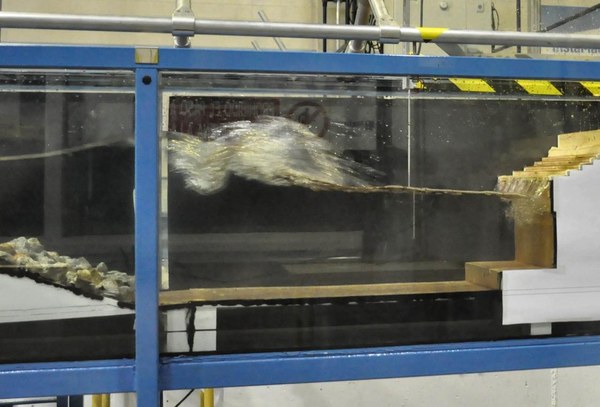

Assaigs d’interacció onatge–estructura amb una configuració d’alternativa de protecció costanera, estudiada en el marc de les actuacions al Port Olímpic de Barcelona.

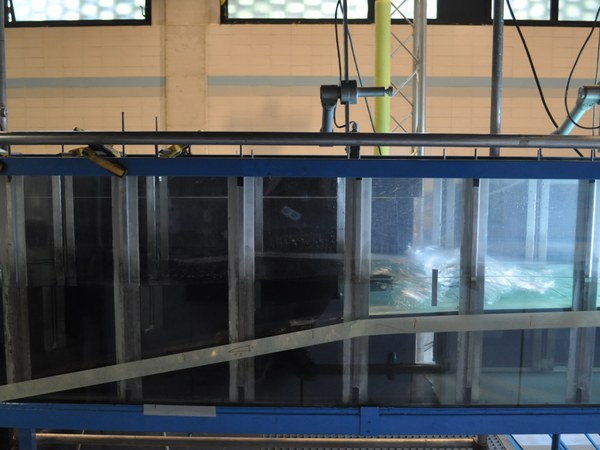

Assajos de reflexió de l’onatge: configuració experimental per estudiar la reflexió i la interacció ona–estructura mitjançant mesures de superfície lliure.
