eduCIEM: canal d'onatge educatiu del LIM/UPC
L’eduCIEM és un canal d’onatge d’escala molt petita dissenyat amb finalitats educatives. Permet demostrar de manera visual i segura els principals conceptes d’hidràulica costanera i portuària: generació d’onatge, reflexió i absorció, trencament de l'onatge, interacció onatge-estructura, etc.
És una reproducció a escala del CIEM amb parets transparents, ideal per a pràctiques docents, tallers STEM i activitats de divulgació, així com per a petites proves preliminars.
Característiques principals de l’eduCIEM
| # | Paràmetre | Descripció / Valor | Comentaris |
|---|---|---|---|
| 1 | Longitud total | 6 m | Canal d’onatge d’escala molt petita per a docència i demostracions |
| 2 | Amplada interior | 0,2 m | Secció rectangular amb parets transparents |
| 3 | Alçada total | 0,35 m | Permet diversos calats segons l’activitat |
| 4 | Profunditat d’aigua màxima | 0,15 m | Ajustable per reproduir diferents situacions |
| 5 | Generador d’onatge | Tipus pistó amb actuator lineal | Recorregut màxim d’0.1 m i velocitat de resposta de 1,6 m/s |
| 6 | Capacitat màxima teòrica | Profunditat de 0,36 m amb onatge de 0,28 m i període d’1,7 s | Condicions màximes teòriques de treball |
| 7 | Software de generació | Desenvolupat pel LIM/UPC | Onatge regular, irregular i reproducció de sèries temporals reals |
| 8 | Sistema d’absorció | Actiu d’ordre 2 | Minimitza la reflexió d’onatge a l’extrem del canal |
| 9 | Equipament de mesura | Sonda de nivell/onatge, velocímetres puntuals, càmera d’alta velocitat | Adquisició i sincronització de dades per a pràctiques docents |

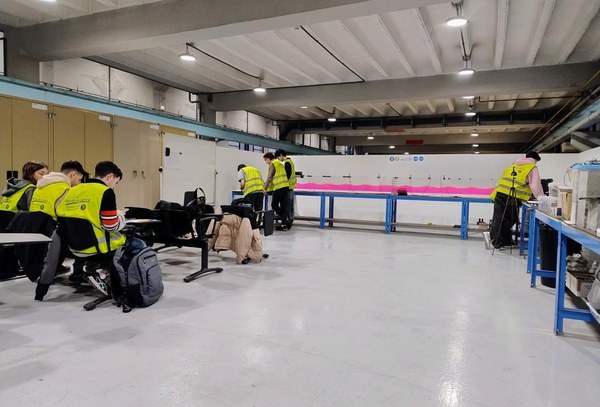

Vista general de l’eduCIEM: canal d’onatge per a demostracions i pràctiques.
Generador d’onatge tipus pistó amb actuator lineal d’1 m de recorregut.

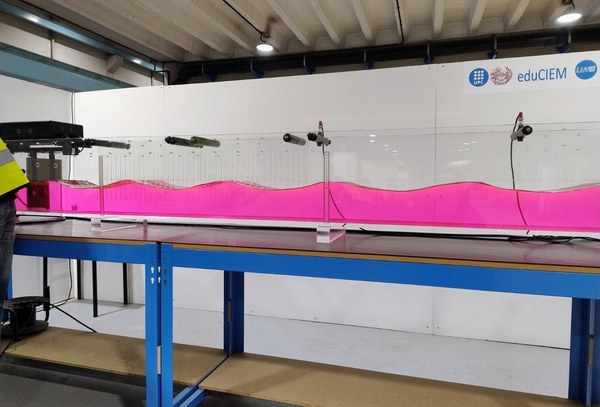

Demostració de trencament d’onatge i processos de reflexió/absorció.
Instrumentació bàsica per a pràctiques: sondes de nivell i càmera d’alta velocitat.
